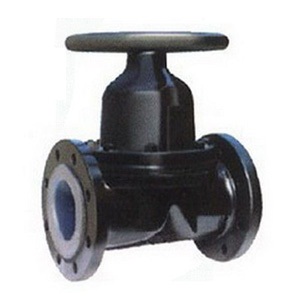

设计与制造：BS5156

结构长度：BS5156

法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004

用途:本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。

适用温度：≤85℃、≤100℃、≤120℃、≤150℃

压力等级：PN(MPa)　0.6 1.0 1.6

材料

阀体：铸铁、球墨铸铁、碳钢、不锈钢

阀盖：铸铁、球墨铸铁、碳钢、不锈钢

衬里：无衬里、橡胶

隔膜：橡胶

阀瓣：铸铁

阀杆：碳钢、不锈钢

手轮：铸铁

测试

衬里层：电火花检测

试验与检验按BS6755标准

公称压力：PN(MPa)

阀体：PN×1.5 密封：PN×1.1

结构特点

隔膜阀是一种特殊形式的截断阀： 1、弹性密封的开闭件，确保没有内漏；

2、流线型的流道，使得压力损失小；

3、没有填料函，因此没有外漏；

4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀;

5、隔膜可更换，维护费用低；

6、衬里材料的多样性，可适用于各种介质，并具有强度高、耐腐蚀性能好的特点。

部件列表：1．阀体　2．阀体衬里　3．隔膜　4．阀瓣　5．阀杆　6．阀盖　7、手轮
